[Android] 5. Linear Layout ② : 화면 분할하기, Relative Layout ①

https://github.com/upcake/Class_Examples

교육 중에 작성한 예제들은 깃허브에 올려두고 있습니다.

gif 파일은 클릭해서 보는 것이 정확합니다.

---

 - Linear Layout ② : 화면 분할하기 -

▼activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:weightSum="300">
    <!--weightSum : 하위 레이아웃 비율의 총합을 결정-->
    <!--총합보다 Sum이 클 경우 그 차이만큼의 공간은 사용하지 못한다-->
    <!--orientation에 따라 weight로, 너비, 높이를 조절한다-->
    <!--vertical은 height를 0dp, horizontal은 width를 0dp-->

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="100"
        android:orientation="horizontal"
        android:background="@color/colorPrimary"
        android:weightSum="3">

        <Button
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1.5"/>
        <Button
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_weight="0.5"/>
        <Button
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_weight="1"/>
    </LinearLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="100"
        android:orientation="horizontal"
        android:background="@color/colorAccent"
        android:weightSum="30">

        <Button
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_gravity="center_vertical"
            android:layout_weight="10" />

        <Button
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_gravity="bottom"
            android:layout_weight="20" />
    </LinearLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="100"
        android:orientation="horizontal"
        android:background="#00FF00"
        android:weightSum="3">

        <Button
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:background="@mipmap/ic_launcher"/>
        <!--사각형 이미지가 원형으로 나올 수도 있는데 스마트폰마다 다르다고 한다.-->
        <LinearLayout
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:orientation="vertical"
            android:weightSum="4">

            <Button
                android:layout_width="match_parent"
                android:layout_height="0dp"
                android:layout_weight="1" />
            <Button
                android:layout_width="match_parent"
                android:layout_height="0dp"
                android:layout_weight="1" />
            <Button
                android:layout_width="match_parent"
                android:layout_height="0dp"
                android:layout_weight="1" />
            <Button
                android:layout_width="match_parent"
                android:layout_height="0dp"
                android:layout_weight="1" />
        </LinearLayout>

        <ImageView
            android:id="@+id/imageView"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:src="@mipmap/ic_launcher"/>
    </LinearLayout>
</LinearLayout>

 ① <LinearLayout>을 3개 작성한다.

 ② width, height, orientation, weightsum 설정으로 화면을 세 개로 분할한다.

 ③ background로 배경색을 넣는다.

 ④ 버튼을 만들고 버튼의 width, height, weight를 설정한다.

 ⑤ layout_gravity 설정으로 버튼의 위치를 조절한다.

 ⑥ background와 imageView에 이미지를 넣는다.



▼MainActivity.java

package com.example.my02_linearlayout;

import androidx.appcompat.app.AppCompatActivity;

import android.os.Bundle;
import android.view.View;
import android.widget.ImageView;
import android.widget.Toast;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        ImageView imageView = findViewById(R.id.imageView); //변수를 선언하고 id를 찾는다.
        imageView.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Toast.makeText(MainActivity.this, "이미지뷰가 클릭!!!", Toast.LENGTH_LONG).show();
            }
        });
    }
}

 ⑦ imageView에 기능을 추가하기 위해 ImageView 변수를 선언하고 imageView id를 찾는다.

 ⑧ imageView에 OnClickListener 메서드를 이용해 기능을 추가한다.

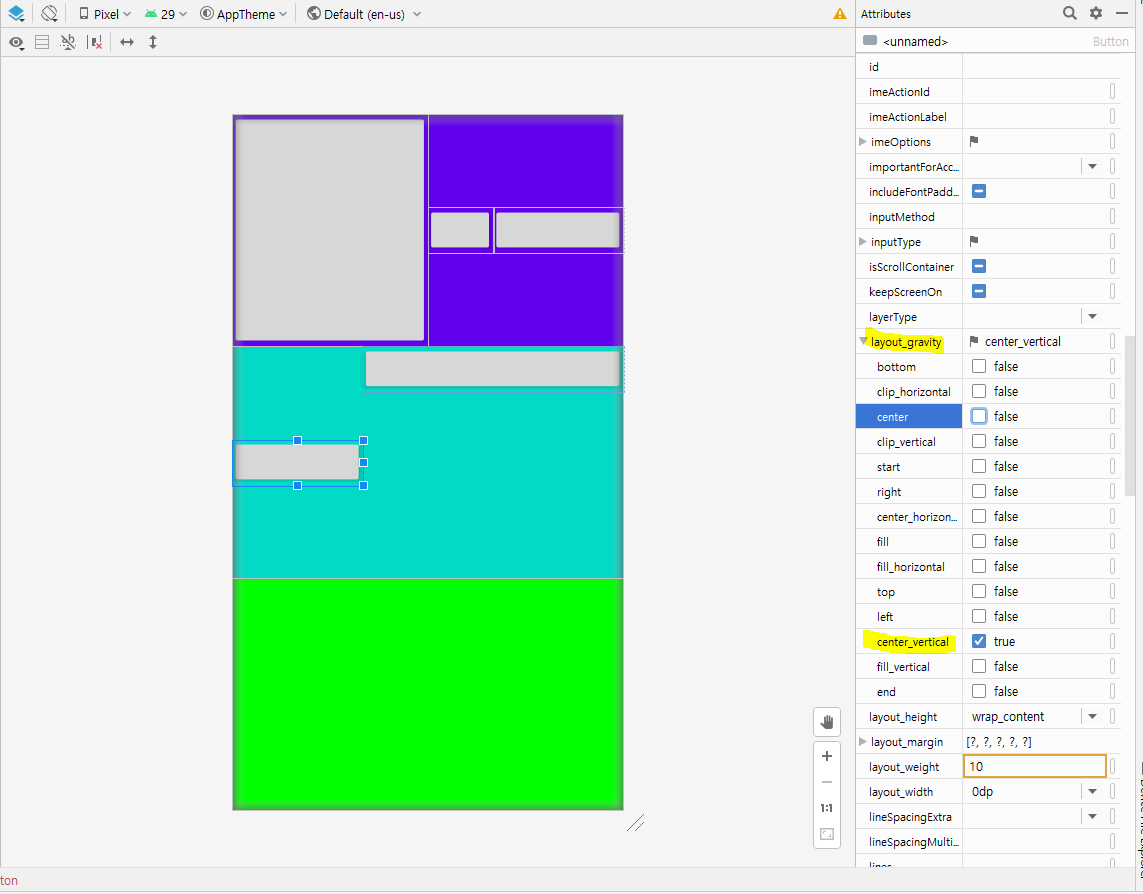

▲layout_gravity

 - 속성 탭의 layout_gravity 설정으로 레이아웃 내부의 정렬 위치를 설정할 수 있다.

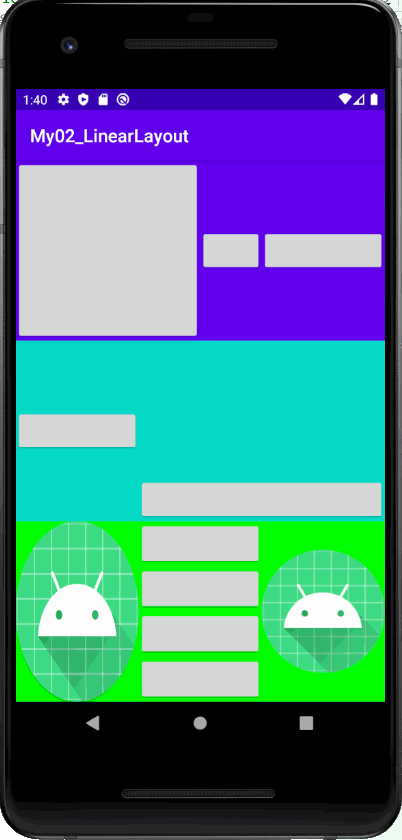

▲imageView에 추가한 Toast 작동 화면







 - Relative Layout ① -

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

</RelativeLayout>

▲Relative Layout의 최소 양식





▼activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Button
        android:id="@+id/button1"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:text="버튼1"
        android:textSize="24dp"
        android:layout_alignParentLeft="true"
        android:layout_alignParentTop="true"
        android:layout_marginLeft="80dp"
        android:layout_marginTop="150dp" />
    <!--alignParent 상위 레이아웃을 기준으로 위치한다-->

    <Button
        android:id="@+id/button2"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:text="버튼2"
        android:textSize="24dp"
        android:layout_toRightOf="@+id/button1"
        android:layout_alignTop="@+id/button1"
        android:layout_marginLeft="20dp"/>
    <!--toRightOf 특정 개체의 오른쪽에 위치한다-->
    <!--alignTop 특정 개체와 높이를 맞춘다-->

    <Button
        android:id="@+id/button3"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:text="버튼3"
        android:textSize="24dp"
        android:layout_below="@+id/button1"
        android:layout_alignLeft="@+id/button1"
        android:layout_marginTop="20dp"/>

    <Button
        android:id="@+id/button4"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:text="버튼 4"
        android:textSize="24dp"
        android:layout_toRightOf="@id/button3"
        android:layout_alignTop="@id/button3"
        android:layout_marginLeft="20dp"/>
</RelativeLayout>

 - alignParent : 상위 레이아웃을 기준으로 위치한다.

 - toRightOf : 특정 개체의 오른쪽에 위치한다.

 - alignTop : 특정 개체와 높이를 맞춘다

 - below : 특정 개체의 아래쪽에 위치한다.

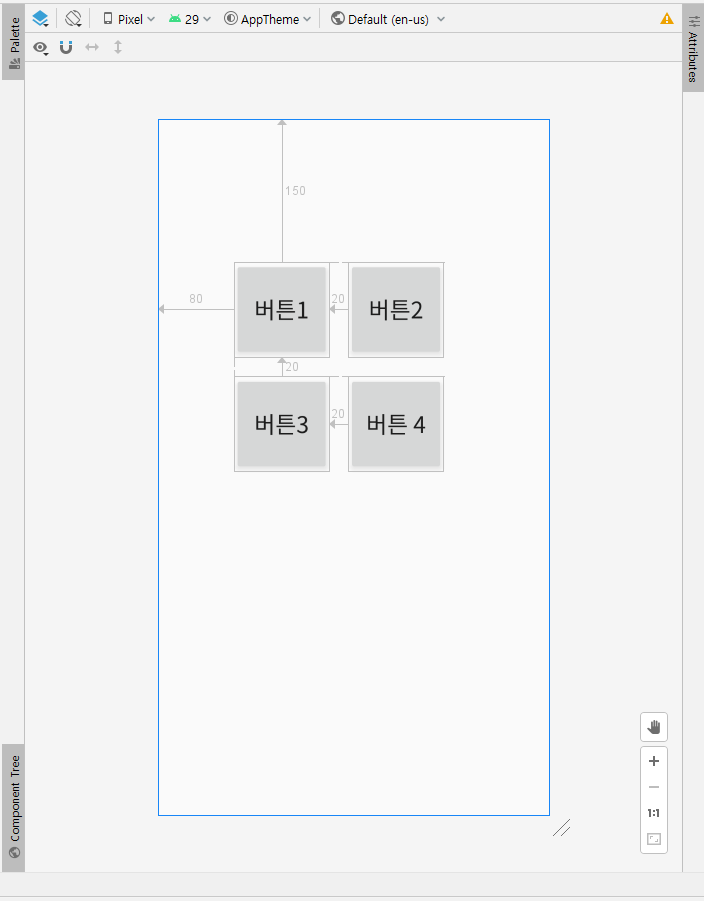

▲activity_main.xml
